N ° de Modelo
1236e-5421
Certificação
ce, iso
Alimentação de combustível
eléctrico
Peso líquido
4.35 kg
Tensão
36 v/48 v
Atual
450 a
Aplicação
e - equipamento de motor para veículos e séries
Classificação ambiental
ip 65
Temperatura de trabalho
-40°c para 50°c
Pacote de Transporte
caixa/palete
Especificação
212x155xh75 mm
Marca Registrada
caracol
Origem
China
Capacidade de Produção
3000 peças por mês

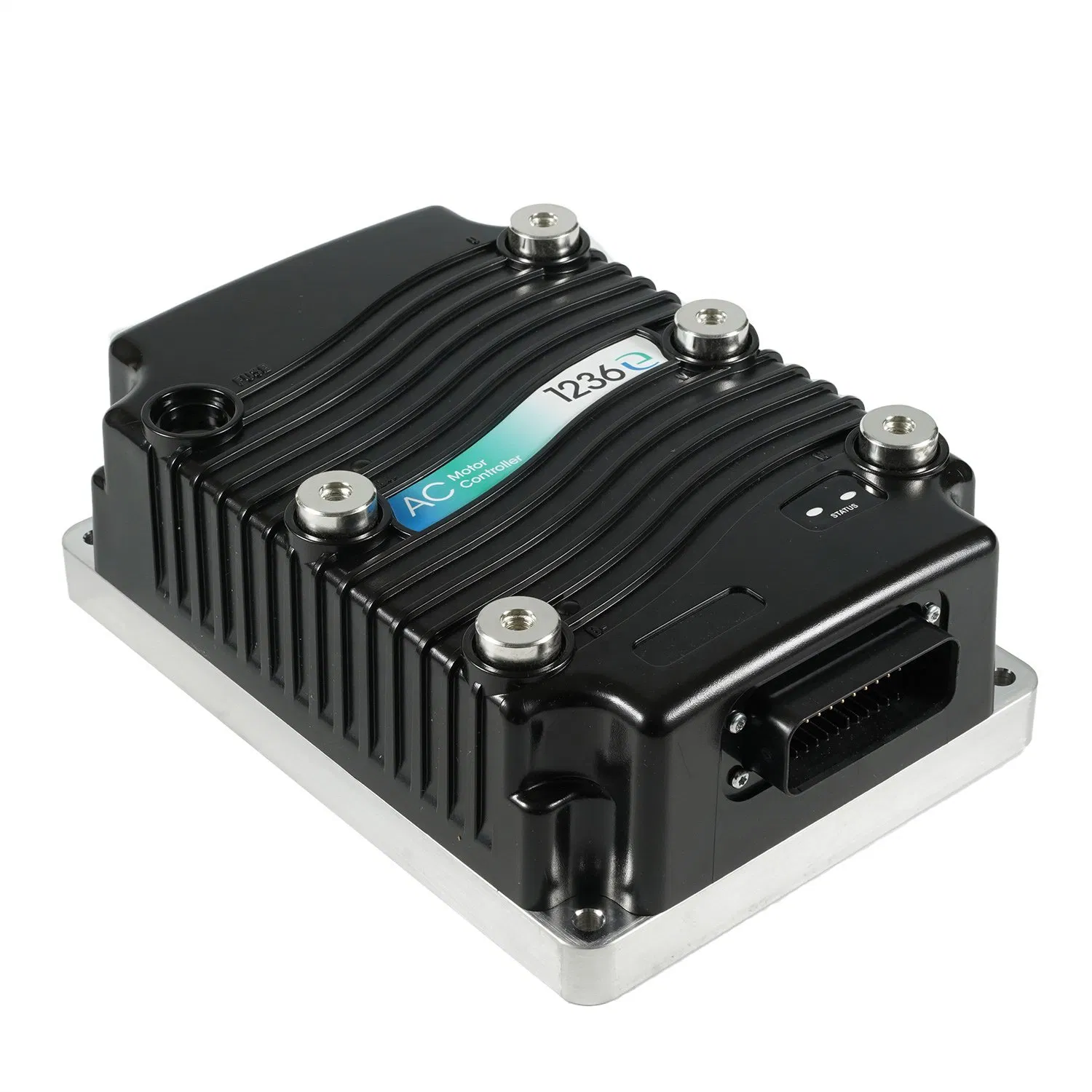

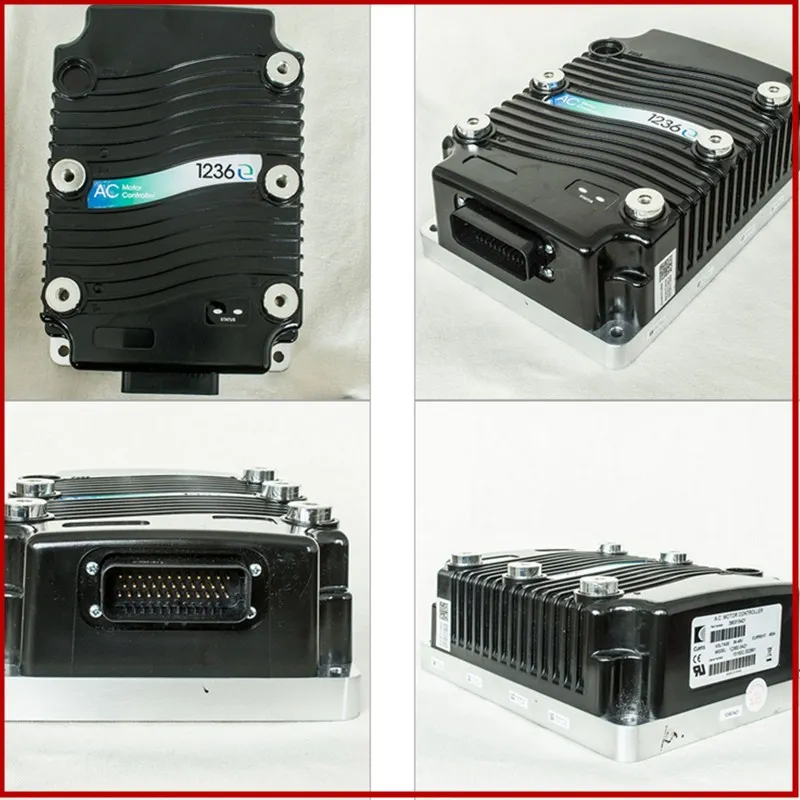

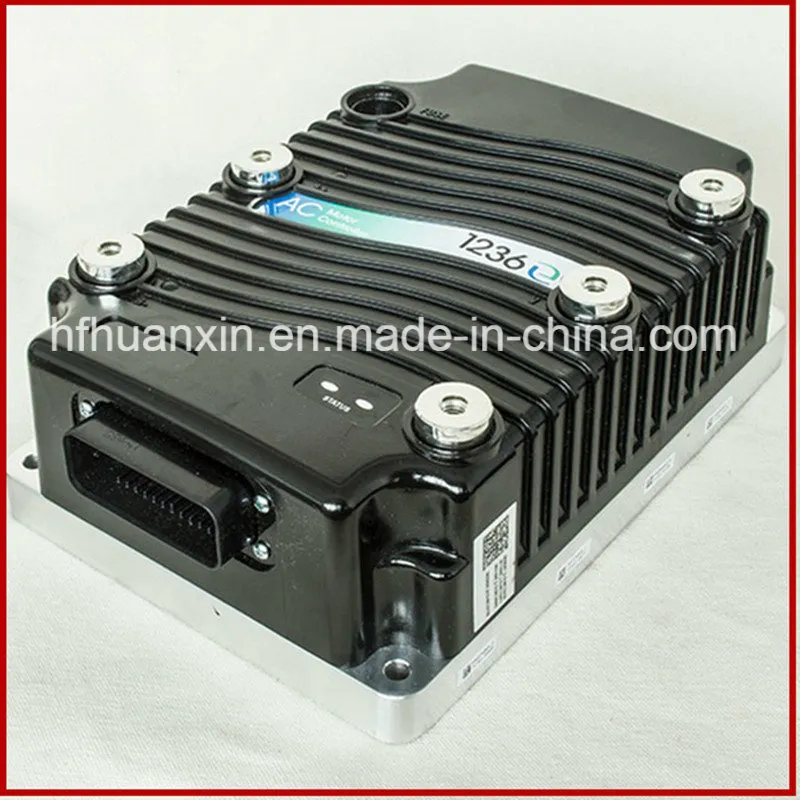

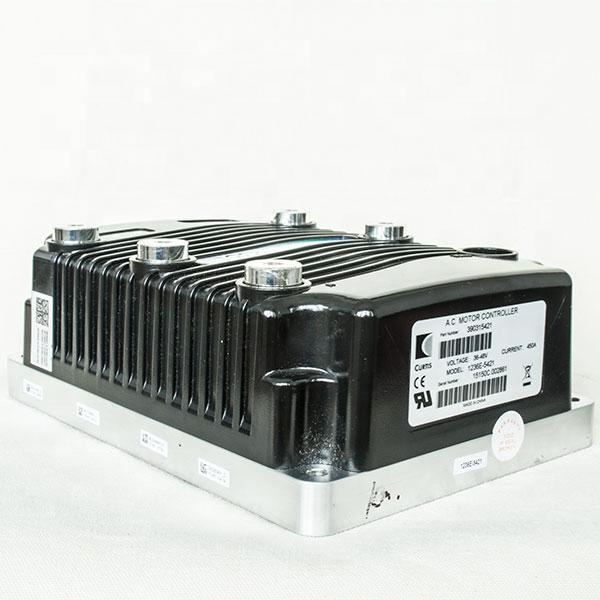

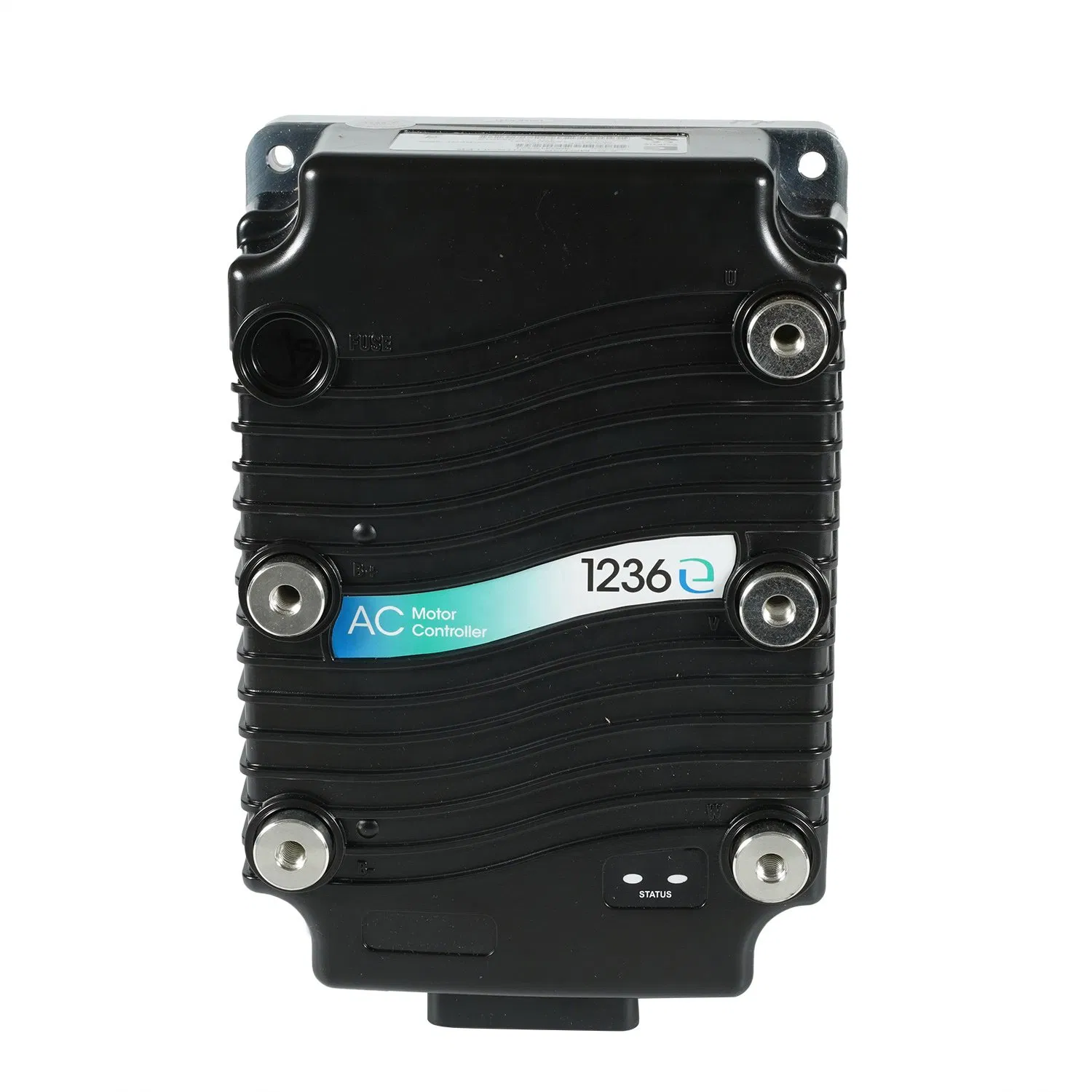

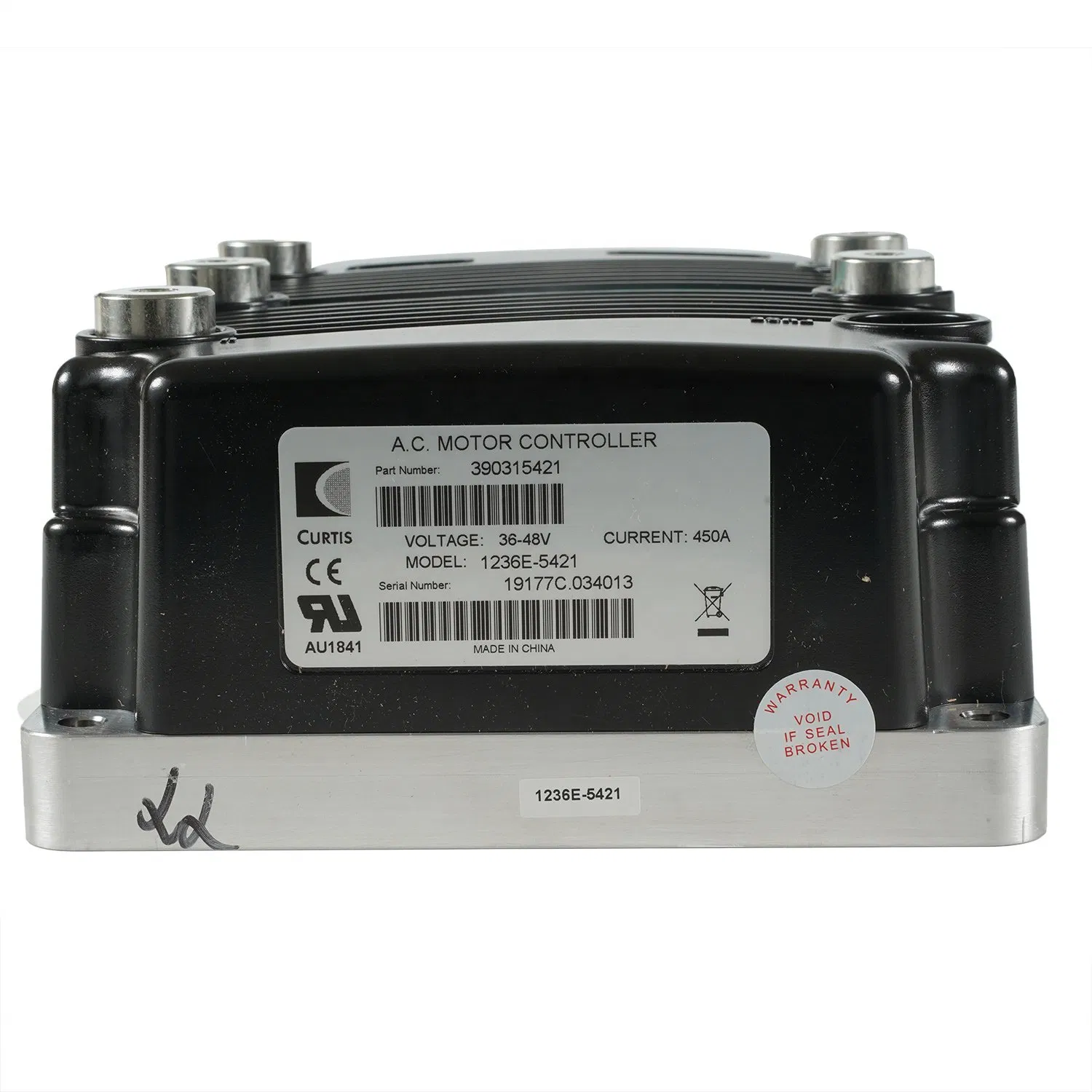

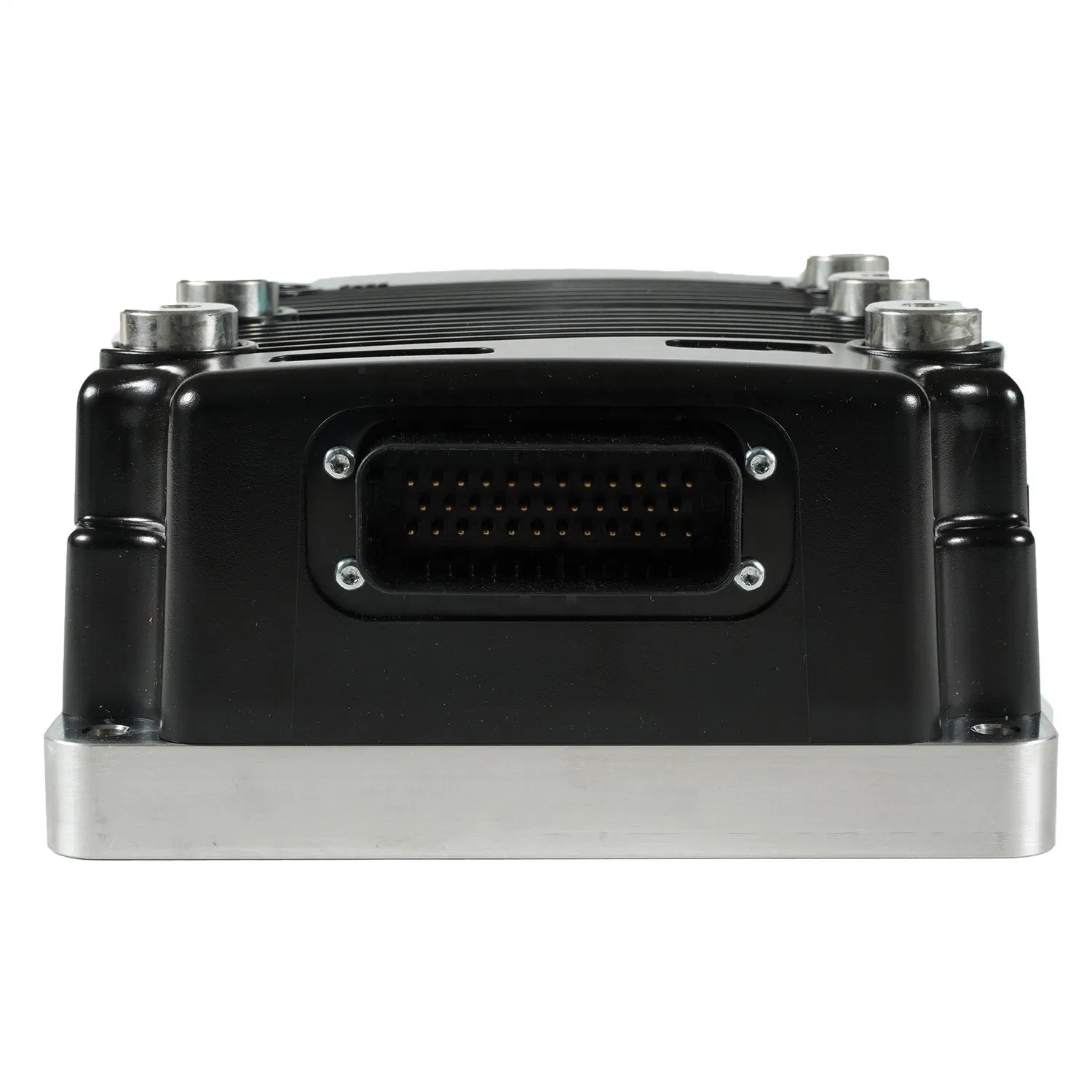

O produto inicial DA CURTIS modelo 1236E-5421 36V/48V 450A
Especificações
- Frequência de funcionamento PWM: 15 kHz
- Isolamento eléctrico para o dissipador de calor (mín.): 500 Vac
- Frequência de funcionamento PWM: 10 kHz
- Frequência máxima do codificador: 15 kHz
- Frequência máxima de saída do controlador: 300 Hz
- Corte por temperatura excessiva do dissipador de calor: O corte linear começa a 85 ° C; corte completo a 95 ° C
- Corte por temperatura insuficiente do dissipador de calor: Corte completo a -40 ° C
Principais características
- MODELO CURTIS: 1236E-5421
- Tensão de entrada nominal: 48 V (predefinição) ou 36 V
- Corrente nominal RMS de 2 minutos (amperes): 450
- S2 - 60 minutos RMS de corrente nominal (amperes): 205
- Redução de temperatura excessiva MOSFET: A redução linear começa a 100 ° C; corte completo a 110 ° C
- Redução da temperatura inferior do MOSFET: Aprox. 50% da corrente do motor a -25 ° C; corte completo a -40 ° C
- Todas as ligações de baixa potência são feitas através de um único pino de 35 Conector AMPSEAL
- Tipo de acelerador: 0-5K Ω (predefinição), os circuitos flexíveis do acelerador acomodam uma variedade de tipos de acelerador: 5kΩ-0, 0-5kΩ, 0-5V, etc.
- Temperatura ambiente de funcionamento intervalo: -40 ° C a 50 ° C
- Intervalo de temperatura de funcionamento do dissipador de calor interno: -40 ° C a 95 ° C
- Temperatura ambiente de armazenamento intervalo: -40 ° C a 95 ° C
- Classificação ambiental da embalagem: IP65
- Dimensões: L232x165xH85 mm
- Peso líquido: 4.35 kg
As características incluem
- Maior desempenho, funcionalidade melhorada
- Formas de desempenho mais elevado, adaptação e substituições funcionais para controladores AC CURTIS modelo 1236E anteriores.
- Marcação CE como dispositivo de segurança programável ao abrigo da norma EN ISO 13849-1.
- Modelos disponíveis para saída 450 a tensões do sistema de 36 V. Estas são verdadeiras classificações RMS de 2 minutos, não classificações de "impulso" de curta duração.
- A memória FLASH adicional e micro de 64 MHz duplica o espaço de código VCL disponível e fornece mais do dobro da velocidade de execução VCL.
- Seis "caixas de correio" CAN configuráveis por VCL adicionais aumentam significativamente as capacidades PRINCIPAIS DA CAN.
- As técnicas avançadas de modulação de duração de impulso produzem harmónicos do motor baixos, ondulação de binário reduzido e perdas de aquecimento minimizadas, resultando numa elevada eficiência.
- Flexibilidade incomparável
- Facilmente programável através do PROGRAMADOR portátil CURTIS Model 1313-4331 ou da 1314 PC Programming Station.
- Programável para aplicações de tracção ou de bomba.
- Software atualizável em campo.
- Algoritmo de estado de carga da bateria integrado e contador de horas.
- Inclui software genérico completo e VCL para aplicações típicas de camiões de armazém.
- As opções de programação abrangentes e o VCL permitem que outras aplicações sejam facilmente suportadas.
- AS ferramentas de programação CURTIS para computador portátil ou Windows proporcionam uma programação fácil e ferramentas de diagnóstico de sistema poderosas.
- O LED de estado integrado fornece uma indicação de diagnóstico instantânea.
- Segurança e fiabilidade robustas
- A arquitetura de microprocessador duplo verifica os circuitos críticos, a lógica e as funções de software para garantir que o mais alto nível de desempenho de segurança funcional seja alcançado.
- A base de alimentação isolada com substrato metálico proporciona uma transferência de calor superior para maior fiabilidade.
- Design de componentes de alimentação de segurança.
- Proteção contra polaridade inversa nas ligações da bateria.
- Proteção contra curto-circuito em todos os acionadores de saída.
- A redução térmica, o aviso e o desligamento automático fornecem proteção ao motor e ao controlador.
- A caixa e os conectores robustos e selados cumprem as normas de vedação ambiental IP65 para utilização em ambientes adversos.
- Cumpre ou cumpre os regulamentos internacionais e dos EUA relevantes
- EMC: Concebido de acordo com os requisitos da norma EN12895.
- Segurança: Concebida de acordo com os requisitos de:
- EN1175-1:1998 A1:2010
- EN (ISO) 13849-1
- Classificação IP65 de acordo com a norma IEC 60529.
- Reconhecido pela UL de acordo com a norma UL583.
Pacote: Normalmente utilizamos a embalagem de exportação padrão. Também podemos de acordo com o pedido dos clientes.
Envio:
- Por Courier: DHL, UPS, FEDEX, TNT são os principais parceiros de entrega expressa.
- Via Aérea: Entrega do aeroporto de Xangai ao porto aéreo de destino.
- Por Mar: Entrega marítima a partir do porto de Xangai.
PERGUNTAS FREQUENTES (FAQ)
Posso ter uma ordem de amostra?
Sim, nós saudamos ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
As amostras chegaram precisam frequentemente de 3-5 dias.
Tem algum limite de MOQ (qualidade mínima da encomenda)?
MOQ baixo, 1pc para verificação de amostra está disponível.
Como é que envia os bens e quanto tempo demora a chegar?
Nós enviamos frequentemente pela DHL, UPS, FedEx ou TNT. Normalmente, demora 3-5 dias a chegar. O transporte marítimo e aéreo também é opcional.
Você oferece garantia para os produtos?
Sim, oferecemos uma garantia de um ano para nossos produtos.
Como lidar com a falha?
Nossos produtos são produzidos em um sistema rigoroso de controle de qualidade e a porcentagem de passagens é mantida em mais de 99.8%.
