Descrição do produto
Visão geral

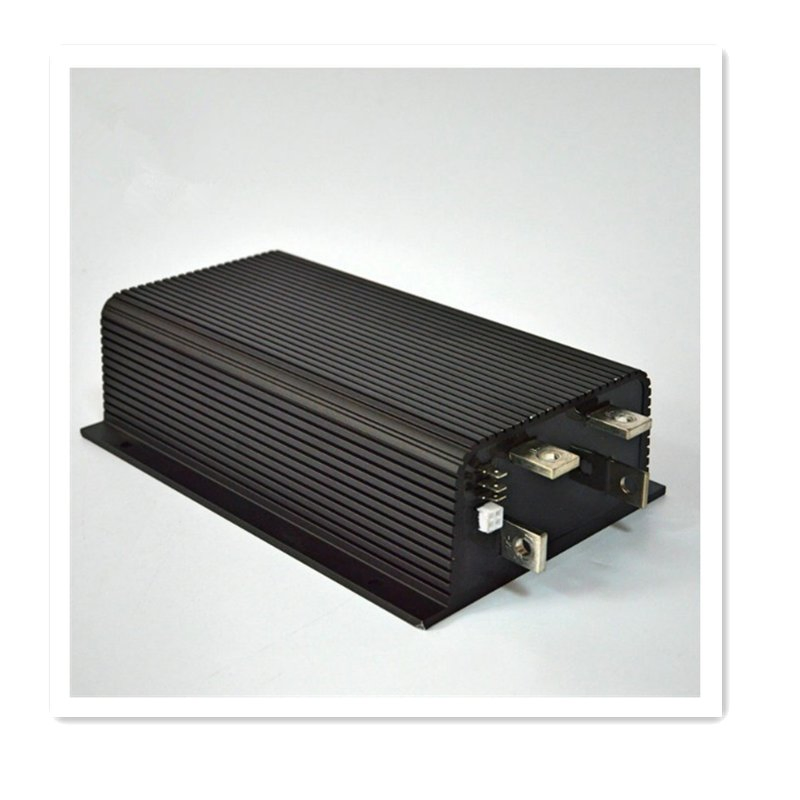

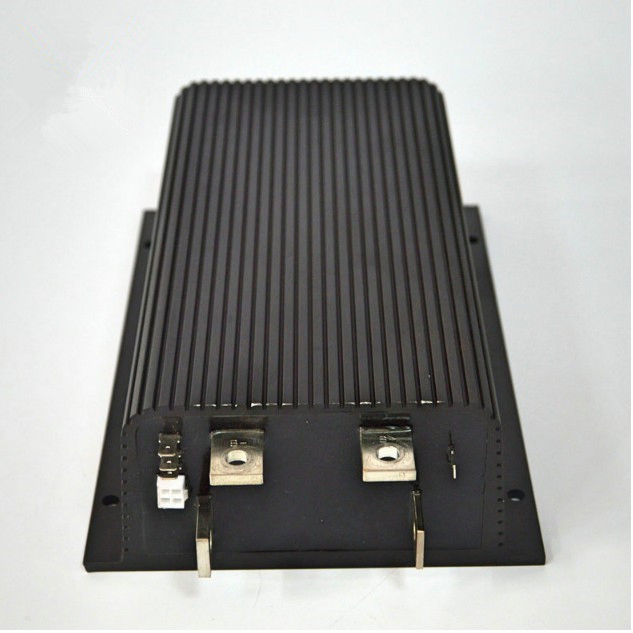

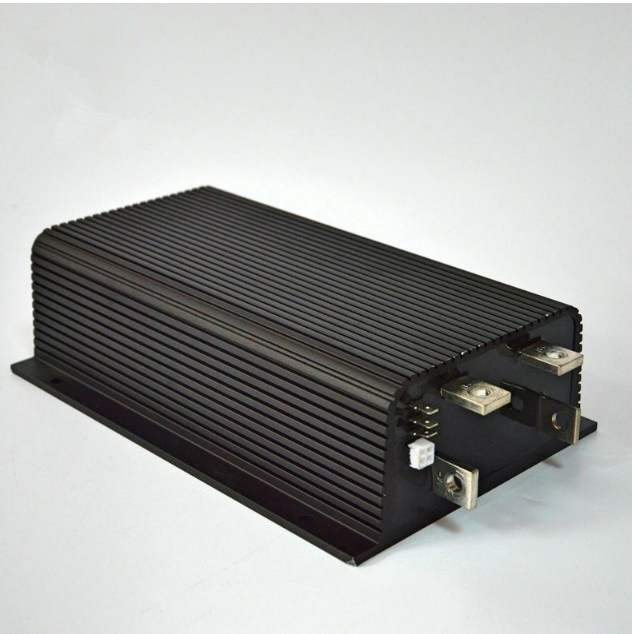

Com a sua potencialidade de condução elevada taxa de alimentação série DC motor de liquidação de até 80V, CURTIS 1221M série programável controladores de motor são projetados para proporcionar bom, silencioso e econômico de controle de velocidade do motor e aperte. 1221M controladores são versões atualizadas do popular 1209 / 1209B / 1221 controladores, com a funcionalidade adicional de ser de programáveis através do modelo CURTIS 1313-4331 programador de mão ou 1314 PC estação de programação. Isso significa que os controladores podem ser adaptados às necessidades de aplicativos específicos. Além da flexibilidade de configuração e utilização do Programador oferece aparelho e test.
CURTIS 1221M controladores são a solução ideal para uma variedade de aplicações de veículos, incluindo os veículos industriais, transportadores de pessoal, material de entregar Veículos e carros de golfe.
Principais recursos

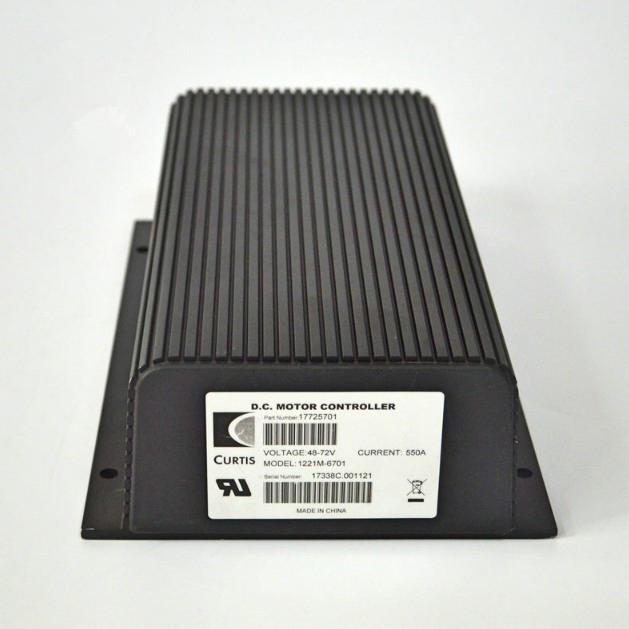

- CURTIS Modelo: 1221M-6701
- Norminal Tensão da bateria (V): 48V, 60V e 72V (80V)
- 1 minutos a classificação de corrente (A): 550
- 5 minutos a classificação de corrente (A): 375
- 1 hora a classificação atual (a): 225
- Conecte uma travagem (A2 fichas Busbar): sim
- Motor proposto a taxa de alimentação: 8,0 - 15,6 kW
- Motor simples conexão de etiquetas em assembl
- Fácil instalação com componentes montados em um dissipador de calor de liga de alumínio da placa de instalação
- Incluindo um pedal do acelerador (Aceleração Máxima)

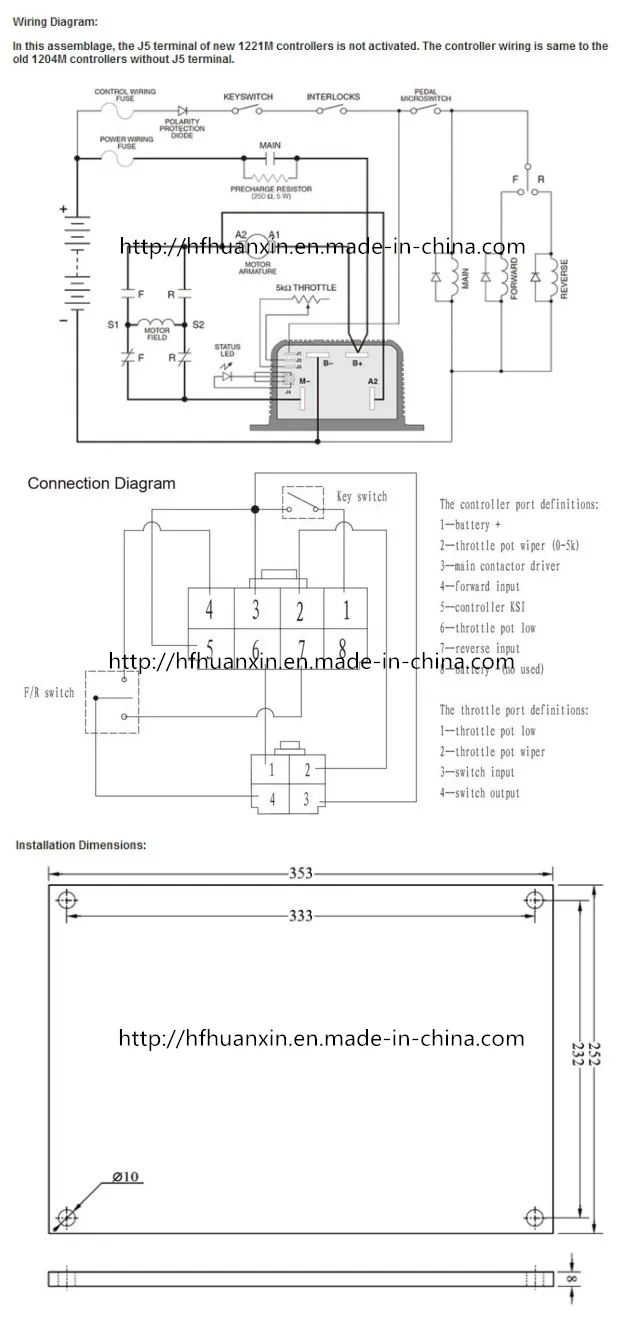

- Simples plug-in conectores (definição de conectores do controlador 1221M)
- Fácil de instalar (Instrução de Instalação do controlador 1221M)
- Caixa de papelão reforçado pacote, cofre para entrega internacional
- Taxocenose de peso líquido: 13,4 kg
- Peso do pacote: 15,8 kg (incluindo o pedal do acelerador)
Os recursos incluem
- Alta Frequência e de comutação de tensão ultra baixa cair fornecem alta eficiência e um funcionamento silencioso.

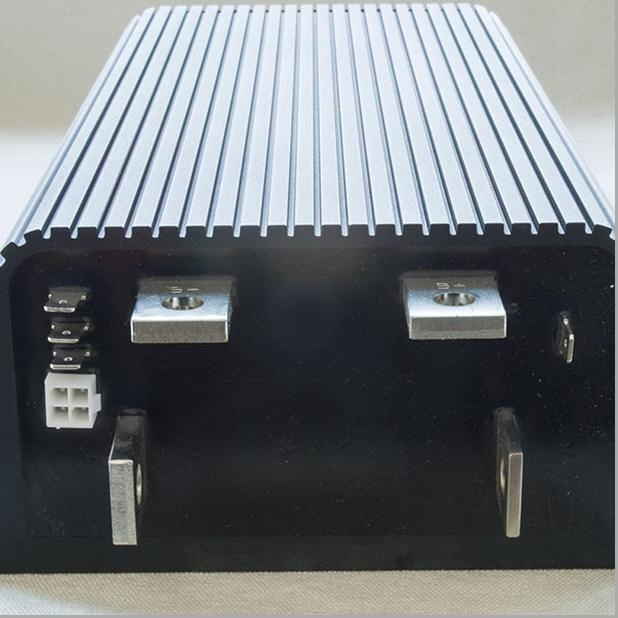

- Montagem simples e a cablagem com push-nos conectores para sinais de controle e chapeados de cobre sólido autocarros para conexões de energia.
- Compatível com qualquer um de dois fios do potenciômetro ou uma tensão do acelerador.
- Avaria da borboleta de circuitos de proteção desativa o controlador se os fios do acelerador se tornem abertos.
- Pedal de alta desativar o recurso impede a operação do controlador se a chave está ligada enquanto o acelerador é aplicado.
- Conecte o diodo de travagem interno ao controlador.
- Protecção térmica e circuito de compensação fornece corrente constante ao longo do limite de alcance de funcionamento e durante a título/sobre redução de temperatura; nenhuma perda súbita de potência sob quaisquer condições térmicas.
- Redução de subtensão função protege contra a baixa tensão da bateria, incluindo a baixa tensão provocada por cargas externas.
- Programável facilmente através do modelo CURTIS 1313-4331 programador de mão ou 1314 PC estação de programação.
- Resistente em alumínio anodizado alojamento extrudido atende à norma IP65 vedação ambiental padrões para uso em ambientes adversos.

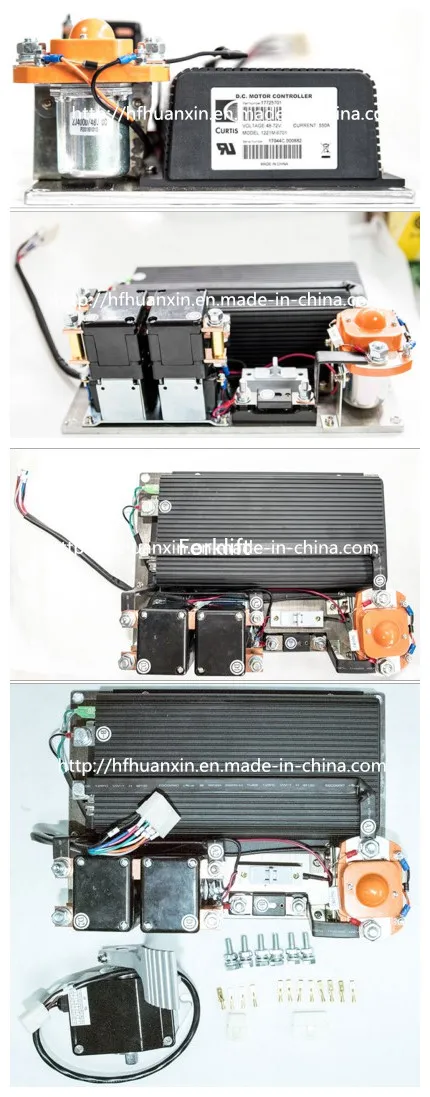

Este conjunto de controlador 1221M-6701 inclui:
- Controller
- Contactor principal
- Para a frente / marcha a ré contator
- Os fusíveis
- Cablagem
- Dissipador de calor de liga de alumínio da placa de instalação
- Pedal do acelerador (Aceleração Máxima)
- Plug-nos conectores
- Instalação (parafusos, lavagens e porcas) incluído
A nossa fábrica
Perguntas Frequentes (FAQ)
Qual é a função do controlador CURTIS 1221M-6701?
Este controlador foi projetado para fornecer controle de velocidade e torque suave, silencioso e eficiente em motores de série DC para veículos elétricos e industriais.
Quais tensões de bateria são compatíveis com este modelo?
O CURTIS 1221M-6701 opera com tensões nominais de bateria de 48V, 60V e 72V, podendo suportar até um limite de 80V.
Como é feita a programação deste controlador?
Ele pode ser facilmente programado e ajustado utilizando o programador portátil CURTIS Modelo 1313-4331 ou por meio da estação de programação PC 1314.
O conjunto inclui o pedal do acelerador?
Sim, o pacote completo da montagem inclui o controlador, o pedal do acelerador (aceleração máxima), contatores, fusíveis e a placa de instalação com dissipador de calor.
Este controlador possui proteção contra superaquecimento?
Sim, conta com proteção térmica integrada e circuito de compensação que reduz gradualmente a corrente para evitar falhas ou desligamentos abruptos sob condições extremas de calor.
